Стальные защитные футляры для газопроводов — производство по ТУ 24.20.23-129-81417928-2020, ТУ 24.20.23-047-81417928-2020

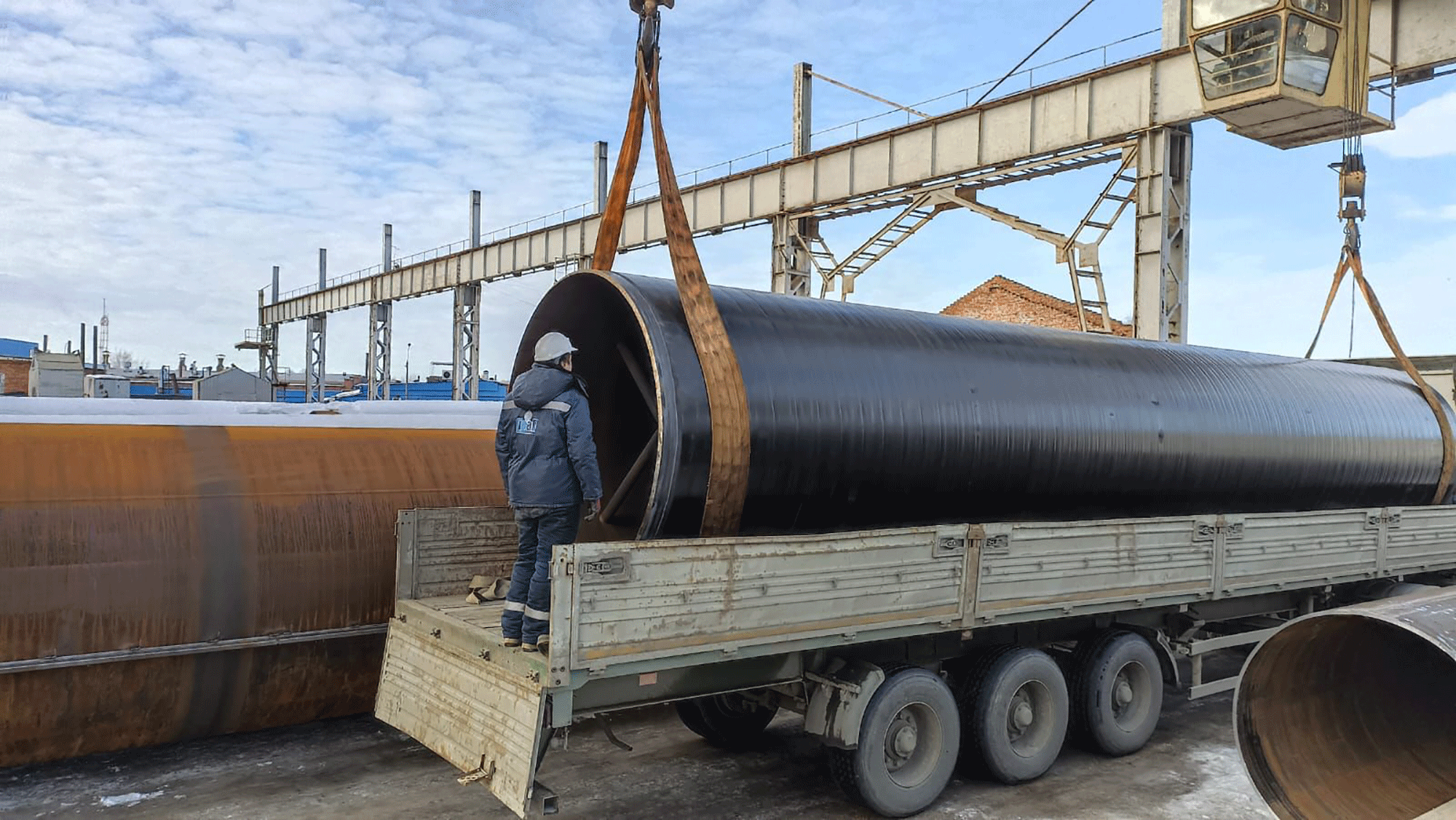

Газотранспортная система России — одна из крупнейших в мире. Её протяжённость превышает 180 тысяч километров магистральных газопроводов и ещё около 700 тысяч километров распределительных сетей. Каждый километр этого пути пересекает дороги, железнодорожные пути, другие коммуникации. В точках пересечения газопровод должен быть защищён — и эту защиту обеспечивает стальной футляр.

Защитный футляр для газопровода — обязательный элемент конструкции при прокладке газовых сетей под дорогами и в местах пересечения с инженерными коммуникациями. Это требование закреплено в СП 62.13330.2011 «Газораспределительные системы» и СП 36.13330.2012 «Магистральные трубопроводы».

ООО «БТ СВАП» производит стальные защитные футляры для газопроводов с 2008 года. Наше производство аттестовано для поставок ПАО «Газпром» и ПАО НК «Роснефть». Продукция выпускается по собственным техническим условиям ТУ 24.20.23-129-81417928-2020 и ТУ 1394-104-81417928-2014, что гарантирует полное соответствие отраслевым требованиям.

Для чего нужен защитный футляр на газопроводе?

Футляр (кожух) — это стальная труба большего диаметра, внутрь которой прокладывается рабочий газопровод. Такая конструкция «труба в трубе» решает сразу несколько задач.

1. Защита от динамических нагрузок

Под дорогой газопровод испытывает постоянные нагрузки от проходящего транспорта. Для магистральных дорог I–III категорий расчётная нагрузка может достигать 30–40 тонн на ось. Футляр принимает нагрузку на себя и распределяет её, исключая повреждение рабочей трубы.

2. Герметизация утечки

Внутреннее пространство между футляром и рабочей трубой герметизируется с торцов. При повреждении газопровода утечка локализуется внутри футляра и выводится через контрольную трубку (свечу) на поверхность, где её фиксируют датчики газоанализаторов. Газ не попадает в грунт и не создаёт взрывоопасной ситуации.

3. Защита от блуждающих токов и электрокоррозии

Стальной футляр в комплексе с антикоррозионным покрытием предотвращает электрокоррозию рабочей трубы — одну из самых частых причин аварий на подземных газопроводах.

4. Возможность ремонта и замены без вскрытия дороги

Если рабочий газопровод внутри футляра требует замены, его можно демонтировать и проложить новый без разрушения дорожного полотна. При открытой прокладке пришлось бы вскрывать асфальт, перекрывать движение и заново восстанавливать дорогу.

Конструкция защитного футляра газопровода

Футляр для газопровода включает несколько обязательных элементов:

  • Труба-кожух — стальная труба большего диаметра, выполненная из стали с классом прочности не ниже К48 (по требованию Газпрома). Толщина стенки — от 5 до 34 мм в зависимости от диаметра и условий прокладки.
  • Антикоррозионное покрытие (АКП) — наружное полимерное покрытие на основе экструдированного полиэтилена. Защищает футляр от грунтовой коррозии на весь срок службы (не менее 30 лет). Антикоррозионное покрытие может быть нормального и специального исполнения.
  • Опорные кольца и центраторы — фиксируют рабочую трубу внутри футляра, обеспечивая равномерный зазор по всей длине. Обычно изготавливаются из полимерных материалов, исключающих электрохимическую коррозию в месте контакта.
  • Герметизация торцов — резиновые манжеты или сальники, которые герметизируют межтрубное пространство, но при этом допускают небольшие продольные перемещения рабочей трубы (температурные деформации).
  • Контрольная трубка (свеча) — отвод от межтрубного пространства, выводится на поверхность на высоту не менее 0,5 м. Предназначена для контроля герметичности и отбора проб газа.

Какие нормативные требования применимы к футлярам для газопроводов?

Проектирование и изготовление защитных футляров для газопроводов регламентируется несколькими документами. Вот ключевые:

Документ Что регламентирует Применимость
СП 62.13330.2011 «Газораспределительные системы» Обязательность установки футляров в местах пересечения газопроводов со стенами зданий, подземными сооружениями и дорогами Все газораспределительные сети
СП 36.13330.2012 «Магистральные трубопроводы» Требования к переходам магистральных газопроводов через автомобильные и железные дороги Магистральные газопроводы
СП 109-34-97 «Сооружение переходов газопроводов под дорогами» Конструкция, способы прокладки, контроль качества переходов Все газопроводы под дорогами
ГОСТ 9.602-2020 «Единая система защиты от коррозии и старения. Трубопроводы. Общие требования к защите от коррозии» Требования к антикоррозионным покрытиям Все подземные газопроводы
ТУ 24.20.23-129-81417928-2020 Технические условия на стальные футляры с АКП Технические условия на стальные футляры с антикоррозионным покрытием Футляры БТ СВАП
ТУ 1394-104-81417928-2014 Дополнительные ТУ на футляры для специфических условий Дополнительные ТУ для футляров, применяемых в специфических условиях эксплуатации Футляры БТ СВАП

Основной нормативный документ для проектировщиков — СП 62.13330.2011. Он устанавливает, что при пересечении газопровода с подземными сооружениями и коммуникациями футляр должен выступать не менее чем на 0,5 м в каждую сторону от пересекаемой конструкции. При пересечении дорог — на 1,5–2 м от края дорожного полотна.

СП 36.13330.2012 для магистральных газопроводов требует, чтобы футляр рассчитывался на нагрузку от транспортных средств и имел покрытие, исключающее коррозию на весь срок эксплуатации перехода.

Собственные ТУ 24.20.23-129-81417928-2020 и ТУ 24.20.23-047-81417928-2020— преимущество БТ СВАП

Наличие собственных технических условий — это не формальность. Для проектировщика или снабженца это означает, что продукция уже прошла согласование с контролирующими органами, аттестована для применения на объектах Газпрома и Роснефти, и не требует дополнительного подтверждения соответствия для каждого нового проекта.

ТУ 24.20.23-129-81417928-2020, ТУ 24.20.23-047-81417928-2020 устанавливают:

  • сортамент и размеры стальных футляров (диаметры, длины, толщины стенок)
  • требования к стали (класс прочности, химсостав, ударная вязкость)
  • типы и параметры антикоррозионного покрытия
  • требования к контрольным трубкам и герметизации
  • методы испытаний и приёмки
  • условия хранения, транспортировки и маркировки

ТУ 1394-104-81417928-2014,  ТУ 1394-004-81417928-2014 дополнительно регламентирует футляры для прокладки газопроводов в условиях Крайнего Севера и на многолетнемёрзлых грунтах — расширенный диапазон рабочих температур, повышенные требования к ударной вязкости стали и адгезии покрытия.

Для заказчика это значит, что не нужно разрабатывать собственные ТУ под проект — продукция БТ СВАП уже готова к применению.

Продукция БТ СВАП для газопроводов

Мы производим стальные защитные футляры диаметром от 200 до 3000+ мм. Основной сортамент для магистральных газопроводов — футляры Ø1520–1820 мм под рабочие трубы Ø1020–1420 мм.

Возможно изготовление нестандартных длин и диаметров под конкретный проект. Обязательно наличие контрольных трубок (диаметр 57–108 мм в зависимости от диаметра футляра).

Материалы и антикоррозионная защита

Футляры изготавливаются из стали классов прочности К48–К60 (по ГОСТ 20295-85 и ГОСТ 31447-2012) с контролем ударной вязкости при отрицательных температурах (KCV-40 не менее 40 Дж/см² для объектов северного исполнения).

Наружное антикоррозионное покрытие — трёхслойное на основе экструдированного полиэтилена:

  • УС (усиленное покрытие) — общая толщина не менее 2,5 мм. Для стандартных условий прокладки: сухие грунты, отсутствие блуждающих токов, глубина заложения до 3 м.
  • ВУС (весьма усиленное покрытие) — общая толщина не менее 3,5 мм. Для агрессивных грунтов, высокой влажности, участков с блуждающими токами, переходов под дорогами с интенсивным движением.

Технология нанесения АКП соответствует ГОСТ 9.602-2020: дробеструйная обработка до степени Sa 2½, индукционный нагрев, нанесение эпоксидной грунтовки, адгезивного подслоя и экструзия полиэтилена. Каждая труба проходит контроль сплошности покрытия искровым дефектоскопом 25 кВ.

Области применения

Стальные защитные футляры БТ СВАП применяются на следующих объектах газотранспортной инфраструктуры:

Объект Типовой диаметр футляра Особые требования
Магистральные газопроводы (Газпром) 1420–1820 мм ВУС, сталь К60, контрольные трубки Ø108 мм
Межпоселковые газопроводы 530–1020 мм УС/ВУС, сталь К52–К55
Газораспределительные сети 325–530 мм УС, сталь К52
Переходы под ж/д путями 820–1820 мм Обязательно ВУС, усиленная герметизация
Переходы под автодорогами I–V категорий 530–1820 мм ВУС для I–III категорий
Пересечения с теплотрассами и кабелями 325–820 мм УС, увеличенная длина перехода

Стальные или композитные футляры для газопроводов?

Это ключевой вопрос, который встаёт перед каждым проектировщиком. Композитные (полиэтиленовые, стеклопластиковые) футляры активно рекламируются как «лёгкая альтернатива стали». Но для газопроводов высокого давления (свыше 1,2 МПа) и для переходов под дорогами с интенсивным движением стальной футляр — единственное решение, допускаемое нормативами.

Когда стальной футляр обязателен?

  • Давление газа в рабочем трубопроводе свыше 0,6 МПа (СП 62.13330.2011)
  • Переход под железной дорогой
  • Переход под автодорогой I–II категории (федеральные трассы)
  • Диаметр рабочей трубы свыше 820 мм
  • Глубина заложения более 4 м
  • Участки с возможными ударными нагрузками (камнепад, оползневые зоны)

Когда композитный допустим?

  • Давление до 0,3 МПа
  • Диаметр рабочей трубы до 219 мм
  • Некритичные участки (прокол, ГНБ в сухих грунтах)

Как заказать стальные футляры для газопровода?

Процесс заказа стандартизирован и занимает от 2 до 10 рабочих дней в зависимости от сложности.

Шаг 1. Запрос

Направьте электронное письмо на zakirov@bt-svap.ru или позвоните +7 (495) 775-36-80 доб. 223. Для расчёта нужны:

  • диаметр и материал рабочей трубы
  • длина перехода (под дорогой / между сооружениями)
  • категория дороги (если переход под дорогой)
  • глубина заложения
  • тип грунта
  • требования к АКП (УС или ВУС)

Шаг 2. Инженерный расчёт

Мы подбираем диаметр футляра (по СП 62.13330.2011 минимальный зазор между рабочей трубой и футляром — 100–200 мм), толщину стенки, тип покрытия, диаметр контрольных трубок.

Шаг 3. Коммерческое предложение

Сроки изготовления, цена, условия отгрузки.

Шаг 4. Изготовление

От 5 рабочих дней для стандартных позиций, до 20 дней для нестандартных диаметров и покрытий.

Шаг 5. Отгрузка

Самовывоз с производства (г. Орехово-Зуево, Ликинское шоссе, 22 или г. Астрахань, ул. Магистральная, 1) либо доставка по России.

Контакты коммерческого директора:

Закиров Руслан Зинятуллович

Телефон: +7 (495) 775-36-80 доб. 223

Моб.: +7 915 047 24 71

Email: zakirov@bt-svap.ru

Часто задаваемые вопросы

Часто задаваемые вопросы о защитных футлярах для газопроводов

Ответы на популярные вопросы о производстве, характеристиках и применении защитных футляров (кожухов) при строительстве газопроводов.

Чем футляр для газопровода отличается от футляра для водопровода?

Основное отличие — в требованиях к герметизации. Для газопровода торцевые уплотнения должны исключать утечку газа в грунт. Для водопровода герметизация менее критична. Также для газовых футляров обязательны контрольные трубки — их наличие регламентировано СП 62.13330.2011.

Какой нормативный документ регулирует диаметр футляра?

СП 62.13330.2011 устанавливает, что внутренний диаметр футляра должен превышать наружный диаметр рабочей трубы не менее чем на 100 мм для труб Ду до 300 мм и не менее 200 мм для труб большего диаметра. Конкретный диаметр определяется проектом и зависит от типа уплотнений и способа прокладки.

Обязательна ли контрольная трубка на футляре?

Да, для подземных газопроводов — обязательно. Контрольная трубка (свеча) выводится на поверхность и позволяет проверять герметичность межтрубного пространства. При отсутствии контрольной трубки эксплуатация перехода не допускается (п. 5.7.2 СП 62.13330.2011).

Можно ли использовать композитный футляр для газопровода высокого давления?

Нет. Для газопроводов с давлением свыше 0,6 МПа, для переходов под железными дорогами и под автодорогами I–II категории нормативы требуют стальной футляр. Композитные футляры не обеспечивают необходимой несущей способности при динамических нагрузках от тяжёлого транспорта.

Сколько по времени изготовление партии футляров?

Стандартная партия (до 20 футляров типовых диаметров с покрытием УС) — от 5 рабочих дней. Партия с покрытием ВУС или нестандартными диаметрами — до 15–20 рабочих дней. Точный срок рассчитывается после получения заявки.

Есть ли опыт работы с Газпромом?

Да, БТ СВАП с 2007 года является поставщиком трубной продукции и защитных футляров для объектов ПАО «Газпром» и ПАО НК «Роснефть». Продукция аттестована и соответствует требованиям корпоративных стандартов. По запросу предоставляем референс-лист и отзывы.
